Mion-sgrùdadh air Teicneòlas Riochdachaidh Structar Stàilinn

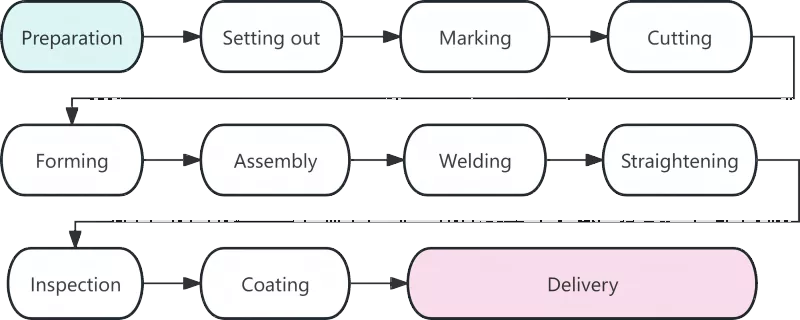

Pròiseas

Tuairisgeul

Ullachadh Stuth

Tha ullachadh stuthan a’ comharrachadh toiseach saothrachadh structar stàilinn, agus tha a chàileachd a’ toirt buaidh dhìreach air a h-uile modh obrach às deidh sin. Tha na prìomh ghnìomhan aig an ìre seo a’ toirt a-steach gabhail ri stuthan, dìreachadh agus glanadh uachdar. Às deidh stuthan stàilinn a thighinn chun fhactaraidh, thèid na teisteanasan stuthan aca a sgrùdadh an aghaidh nan toraidhean fìor. Thèid ath-sgrùdadh air co-dhèanamh ceimigeach agus feartan meacanaigeach a dhèanamh airson steels a thathar a’ cleachdadh ann am prìomh phàirtean structarail. Bidh steels deformed a thèid adhbhrachadh aig àm còmhdhail air an dèanamh dìreach le bhith a’ cleachdadh innealan dìreach rolair no innealan seacaidh uisgeachaidh. Tha eòlas a’ sealltainn gu bheil timcheall air 80% de mhearachdan meudachd ann am bànachadh mar thoradh air stuthan amh gun shìneadh.

Lofting

Is e lofting a’ chiad cheum deatamach airson smachd mionaideach ann an saothrachadh structar stàilinn. Air àrd-ùrlaran sònraichte no clàran cruth, bidh teicneòlaichean a’ tarraing joints làn-sgèile agus a’ mìneachadh aig co-mheas 1: 1 a rèir dealbhan dealbhaidh gus cumaidhean phàirtean a mhìneachadh. A bharrachd air a bhith a’ dearbhadh tomhasan tarraing, thèid cuibhreann lughdachadh tàthaidh a ghleidheadh ​​​​mar a dh’ fheumar le pròiseasan iomchaidh. San fharsaingeachd, thèid cuibhreann de 1 gu 1.5 millimeters a chuir an dàrna taobh airson gach tàthadh cnap.

A' comharrachadh

Canar cuideachd sgrìobhadh, tha comharrachadh a’ toirt iomradh air a’ mhodh-obrach airson a bhith a’ cleachdadh theamplaidean gus suidheachadh tuill agus loidhnichean innealachaidh a chomharrachadh airson mion-fhiosrachadh co-phàirtean air truinnsearan stàilinn agus earrannan. Thathas a 'leantainn a' phrionnsapail de "pàirtean mòra an toiseach, pàirtean beaga nas fhaide air adhart" gus an ìre cleachdaidh stuthan a mheudachadh. Tro chruth làn-leasaichte, faodaidh an ìre cleachdadh stuthan iomlan ruighinn còrr air 85%, agus faodaidh e eadhon nas àirde na 92% às deidh optimization neadachaidh.

Buain

Is e gearradh am pròiseas airson stuthan amh a sgaradh gu pàirtean fa leth air loidhnichean comharraichte. Tha na dòighean gearraidh prìomh-shruthach a’ toirt a-steach gearradh gas, gearradh plasma agus gearradh laser. Tha cleachdadh farsaing de theicneòlas gearradh smachd àireamhach air piseach a thoirt air cruinneas agus èifeachdas saothrachadh structar stàilinn. Tha cuid de dh’ uachdar gearraidh barrantaichte airson tàthadh dìreach às aonais giollachd iomall àrd-sgoile.

A' cruthachadh

Bidh co-phàirtean neo-loidhneach leithid giùlan lùbte agus pìoban lùbte air an cumadh tro lùbadh fuar no lùbadh teth. Bidh lùbadh fuar air a dhèanamh aig teòthachd an t-seòmair agus iomchaidh airson co-phàirtean lùbte cumanta. Airson lùbadh teth, tha steels air an teasachadh gu 900-1100 ° C mus tèid iad a lùbadh, a thathas a ’gabhail ris airson truinnsearan tiugh no co-phàirtean le radii cromadh beag.

Seanadh

Tha co-chruinneachadh a’ ciallachadh a bhith a’ cothlamadh phàirtean giullaichte mar a dh’ fheumar le dealbhan agus gan càradh airson ùine le tàthadh tac. Tha am modh cruinneachaidh àbhaisteach mar a leanas: Grind splice seams of flange plates → Thoir air falbh burrs air truinnsearan lìn → Dèan suidheachadh mionaideach le inneal cruinneachaidh → Cuir crìoch air co-chruinneachadh de stàilinn aon-thaobhach T-roinn → Dèan flip air a’ cho-chruinneachadh agus cuir crìoch air an cruthachadh iomlan.

Tàthadh

Is e tàthadh am prìomh dhòigh-obrach ann an saothrachadh structar stàilinn le riatanasan teicnigeach àrd agus smachd càileachd teann. Tha na dòighean tàthaidh a thathas a’ cleachdadh gu cumanta a’ toirt a-steach tàthadh arc fon uisge fèin-ghluasadach, tàthadh dìon gas CO₂ agus tàthadh arc meatailt le sgiath.

Dìreach

Bidh cuideam teirmeach air a chruthachadh aig àm tàthaidh ag adhbhrachadh deformachadh phàirtean, a thèid a chuir às le bhith a ’dìreadh gus an cumadh geoimeatrach tùsail a thoirt air ais. Tha dòighean dìreachachaidh cumanta a’ toirt a-steach dìreach meacanaigeach, dìreach lasair agus dìreachachadh còmhla. Cha bu chòir teasachadh san aon suidheachadh a bhith air a dhèanamh nas fhaide na trì tursan, agus tha casg teann air cus teasachadh.

Sgrùdadh

A’ ruith tron ​​phròiseas saothrachaidh gu lèir, tha sgrùdadh na phrìomh ghealladh airson càileachd toraidh. Tha sgrùdadh mean air mhean gu ìre mhòr a’ còmhdach sgrùdadh stuthan amh, sgrùdadh in-phròiseas agus sgrùdadh iar-tàthaidh. Chan eil uireasbhaidhean marbhtach leithid sgàinidhean agus fusion neo-iomlan ceadaichte taobh a-staigh tàthadh.

Còmhdach

Bidh còmhdach a ’toirt seachad dìon an-aghaidh creimeadh agus teine ​​​​airson structaran stàilinn. Tha an siostam còmhdach àbhaisteach air a dhèanamh suas de thrì sreathan: primer epoxy làn sinc, còta eadar-mheadhanach iarann ​​​​epoxy micaceous, agus topcoat polyurethane no fluorocarbon. Bu chòir còmhdach dìon-teine ​​​​a chuir an sàs ann an grunn chòtaichean tana. Cha bhith an teòthachd àrainneachd airson obair còmhdaich nas ìsle na 5 ° C, cha bhith an taiseachd coimeasach nas àirde na 85%, agus bidh teòthachd uachdar stàilinn co-dhiù 3 ° C nas àirde na a ’phuing drùchd.

Lìbhrigeadh bho Factory

Is e lìbhrigeadh an ceum mu dheireadh de shaothrachadh structar stàilinn. Thèid àireamhan sreathach agus comharran sònraichte a thoirt do phàirtean a thèid seachad air an sgrùdadh deireannach. Bidh co-phàirtean air am pasgadh ann am buidhnean a rèir an t-sreath stàlaidh. Feumar blocaichean fiodha no gasgaidean rubair a chuir eadar na pàirtean gus casg a chuir air sgrìoban còmhdach.
