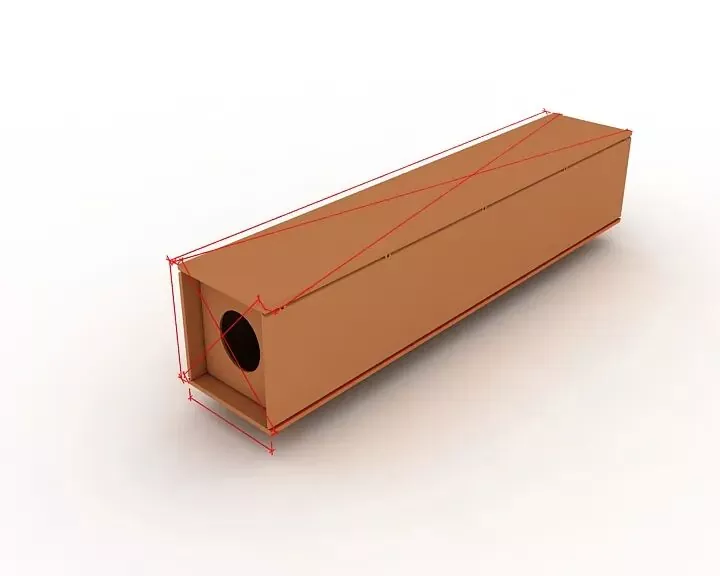

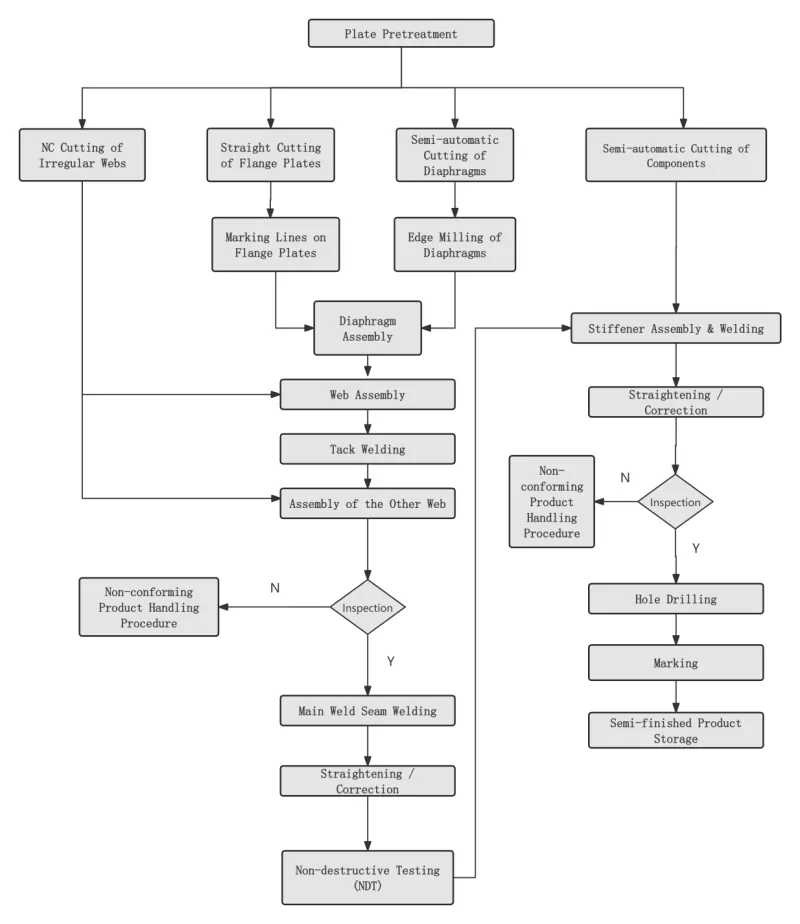

Sruth pròiseasar colbh bogsa structar stàilinn EIHE & Coileanaidhean Iarrtas Innleadaireachd

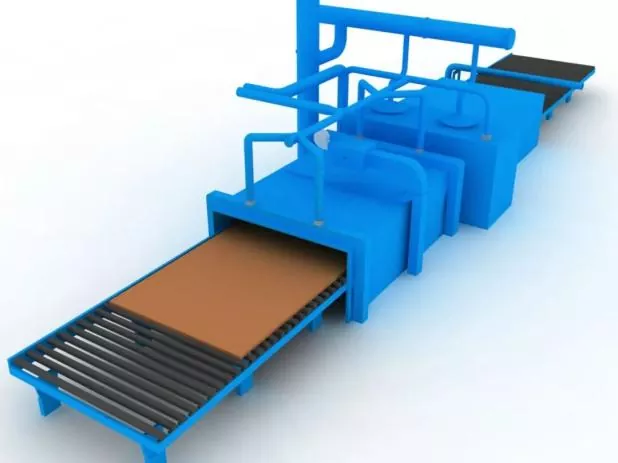

Ceum 1 Pretreatment Surface Plate Steel

Giùlain ann an co-rèir ri dealbhadh no pròiseas riatanasan mus stàilinn truinnsear blanking.

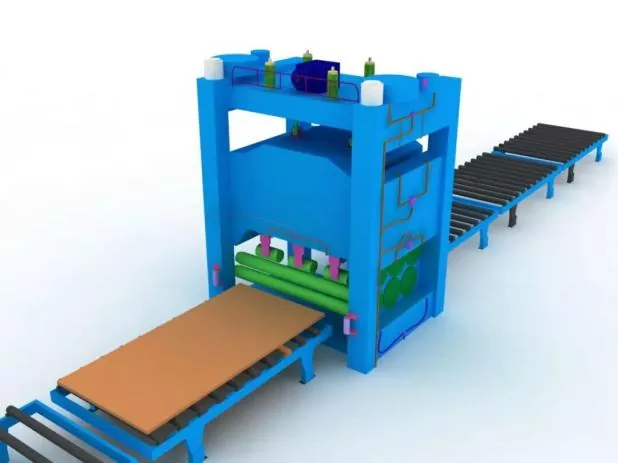

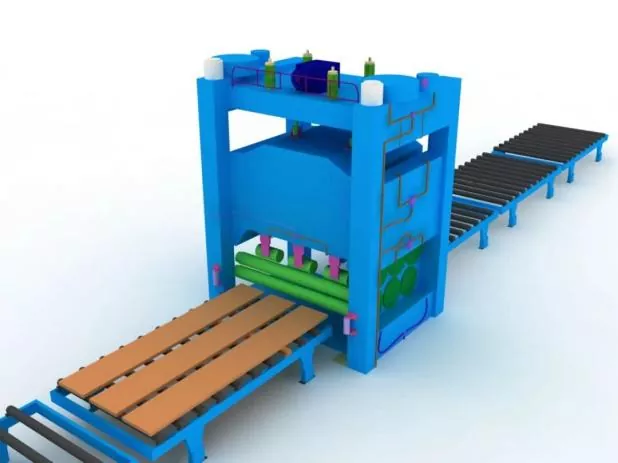

Ceum 2: Stàilinn Plate Straightening

Thèid dìreachadh iomlan a dhèanamh às deidh ro-làimhseachadh plàta stàilinn gus dèanamh cinnteach à cruinneas falamh agus gus faochadh a thoirt do chuideam taobh a-staigh a’ phlàta stàilinn.

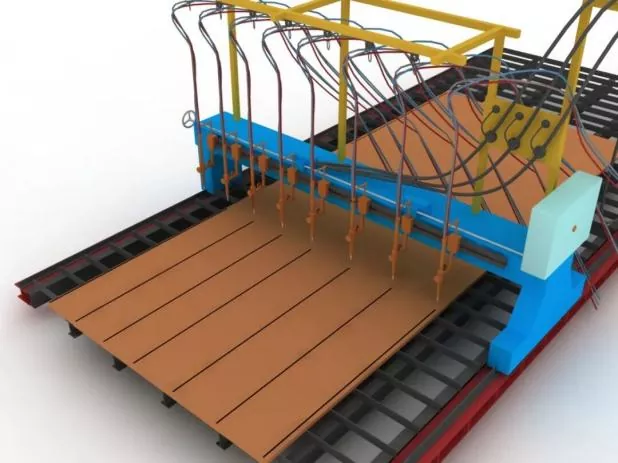

Ceum 3 A’ gearradh agus a’ fàgail phàirtean

Mus tèid a ghearradh, atharraich an inneal gearraidh, dearbhaich am modail nozzle, agus thoir sùil air seasmhachd cuideam èadhair.

Rè a 'ghearraidh, preheat seam gearraidh a' phlàta stàilinn an toiseach, agus smachd teann air an astar gearraidh.

Ceum 4 Àrd-sgoile dìreach pàirtean

Air a dhèanamh às deidh plaideadh truinnsear stàilinn gus dèanamh cinnteach à cruinneas cruinneachaidh agus lughdachadh cuideam fuigheall taobh a-staigh truinnsearan stàilinn.

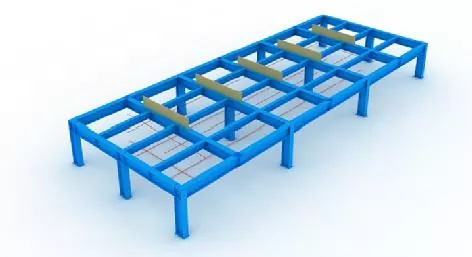

Ceum 5 Suidhich jigs agus loidhnichean cruth

Ron cho-chruinneachadh, feumar loidhnichean cruth agus jigs a shuidheachadh an toiseach.

Rè stàladh jig, feumar dèanamh cinnteach à ìre chòmhnard an fhosglaidh as àirde, agus bidh cinnteachd gu leòr de chruas is neart.

Chan urrainnear a h-uile jig agus loidhnichean cruth a chleachdadh ach às deidh dhaibh a bhith air an sgrùdadh agus air an aontachadh le luchd-obrach ainmichte.

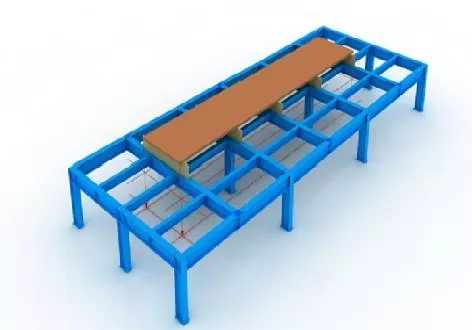

Ceum 6 Suidheachadh Pannal Ìosal

Air a shuidheachadh gu dìreach le plumb bob agus loidhnichean cruth.

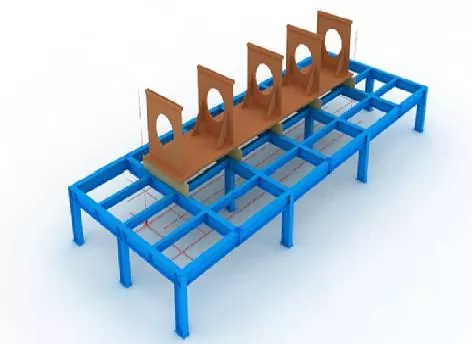

Ceum 7 Co-chruinneachadh diaphragm

Mus tèid diaphragms a cho-chruinneachadh, comharraich loidhnichean suidheachaidh air a 'phannal ìseal, agus thoir air falbh meirge fleòdraidh air gach taobh de na loidhnichean le cuibhle bleith.

Às deidh na diaphragms a bhith air an cur suas, cuir air dòigh iad le tàthadh tac.

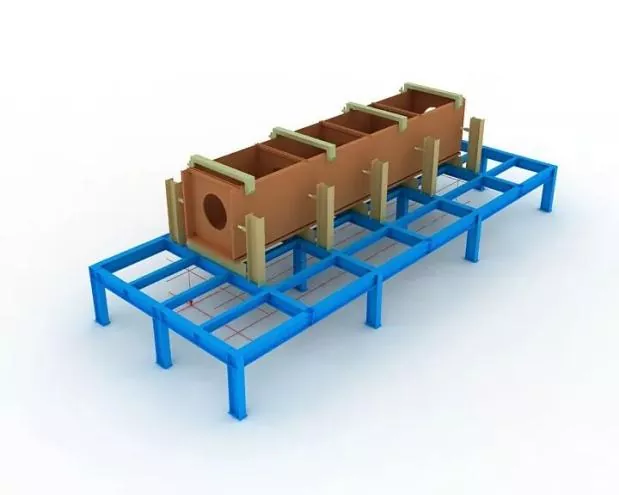

Ceum 8 Co-chruinneachadh lìn

Às deidh an lìon a bhith air a chruinneachadh agus air a dhearbhadh, cuir a-steach e gu teann an aghaidh an diaphragm le jack, an uairsin cuir air dòigh e le tàthadh tac.

Ceum 9 Co-chruinneachadh Pannal Uarach

Cuir crìoch air suidheachadh mionaideach a’ phannal àrd le plumb bob, an uairsin socraich le tàthadh tac.

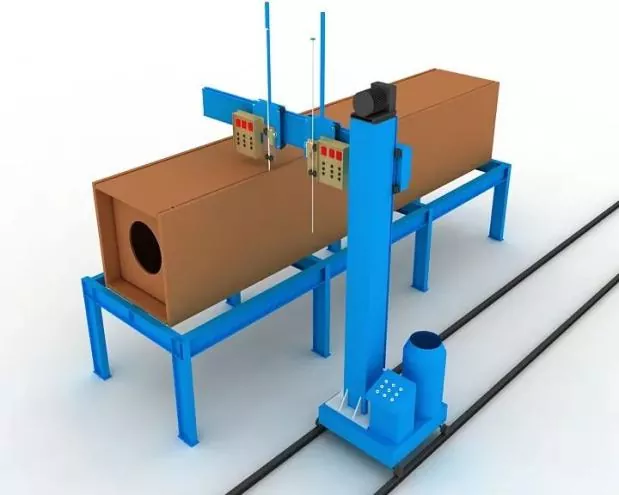

Ceum 10 Tàthadh electroslag diaphragm

Thathas a’ gabhail ri tàthadh electroslag aon-thaobhach airson diaphragms.

Thèid sleeves copair airson arc a thòiseachadh agus a chuir às a chuir a-steach aig fosglaidhean àrda is ìosal nan tuill tàthaidh electroslag aig àm tàthaidh.

Bidh smachd teann air sruth tàthaidh agus bholtachd tron ​​​​phròiseas tàthaidh, agus thèid aire a thoirt do bhith a’ cumail sùil air atharrachadh dath an àite tàthaidh electroslag air an lìon.

Ceum 11 Sgrùdadh iomlan

Rè an sgrùdaidh, cuir fòcas air dèanamh cinnteach a bheil fad a’ cho-phàirt, meudan trastain agus tomhasan na h-earrainn crìochnachaidh a’ coinneachadh ri riatanasan dealbhaidh is sònrachadh, agus ceartaich a h-uile pàirt taobh a-muigh fulangas.

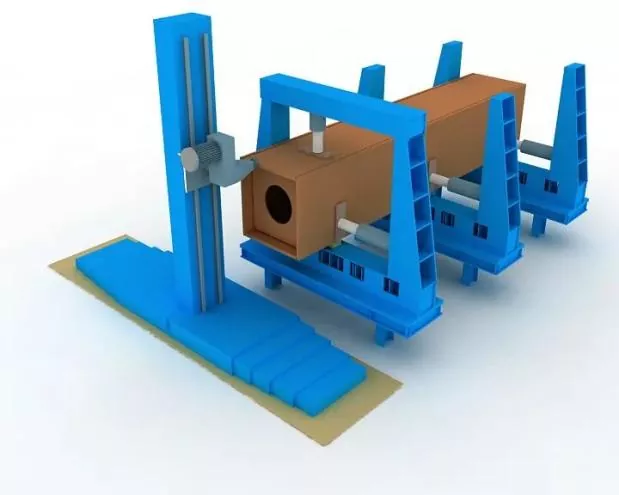

Ceum 12 Crìochnaich muilneadh

Mill an aghaidh deireannach às deidh co-chruinneachadh agus tàthadh.

Dèan cinnteach gu bheil ìre nam ball agus an co-shìnteachd eadar aghaidh deiridh agus gearradair muilleidh.

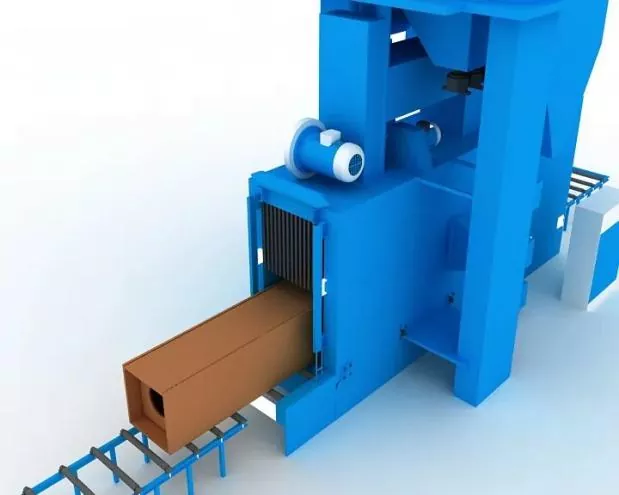

Ceum 13 Spreadhadh gainmhich agus toirt air falbh meirge

Thoir air falbh meirge le bhith a’ spreadhadh gainmhich mar a dh’ fheumar às deidh an tàthadh, agus an uairsin gluais gu togail còmhdach.

Cruinneas co-chruinneachadh

Aig àm co-chruinneachadh:

●  Bithear a’ gabhail ri bacaidhean iomchaidh gus smachd a chumail air deformachadh tàthaidh.

● Bidh cuibhreannan lughdachadh tàthaidh agus deformachadh cùil reusanta glèidhte gus smachd a chumail air tomhasan phàirtean agus dèanamh cinnteach à cumadh ceart.

Bidh na claonaidhean ceadaichte airson saothrachadh agus co-chruinneachadh de cheanglaichean tàthaichte, a bharrachd air fulangas meud nan co-phàirtean structarail, a rèir riatanasan a’ Chòd airson Gabhail ri Càileachd Togail Structaran Stàilinn (GB 50205).

Seanadh positioning tàthadh

Thèid a chuir an gnìomh le tàthadh arc meatailt gas uèir chruaidh leth-fèin-ghluasadach (GMAW).

Weldair

Bidh na teisteanasan teisteanais co-fhreagarrach a tha air an sònrachadh anns an t-Sònrachadh Teicnigeach airson Tàthadh Structar Stàilinn Togail (JGJ81).

Suidheachadh welds tac

Suidheachadh tàthadh tac: Bidh tàthan tac a’ seachnadh toiseach is deireadh tàthadh foirmeil, agus cha bhith iad air an cur air oiseanan, oirean, cinn agus raointean èiginneach eile a tha buailteach do neart structarail agus easbhaidhean obrach.

Airson T-joints, tàthadh tac: Thèid a dhèanamh gu co-chothromach air gach taobh; Aig an aon àm, feumar tàthadh tac taobh a-staigh an groove a sheachnadh cho mòr ‘s as urrainn.

Airson làn tàthadh groove: Thèid tàthadh tac a dhèanamh air an groove airson gouging cùil, me, gouging cùil.

Bidh suidheachadh cruinneachaidh is tàthaidh truinnsearan taic tàthaidh a bharrachd air truinnsearan ruith-air-falbh agus ruith-thairis a’ cumail ri inbhean iomchaidh

Stuthan tàthaidh

Bidh stuthan tàthaidh a thathas a’ cleachdadh airson tàthadh cruinneachaidh is tac a rèir an fheadhainn airson tàthadh foirmeil, i.e., thèid gabhail ris na h-aon stuthan tàthaidh ’s a th’ ann an tàthadh oifigeil.

Airson tàthadh cruinneachaidh eadar stàilinn àrd-neart agus stàilinn le neart ìosal, thèid stuthan tàthaidh a thaghadh a rèir an ìre stàilinn le neart ìosal.
