Naoi Prìomh Phuingean airson Dealbhadh agus Togail Togalaichean Factaraidh Structar Stàilinn

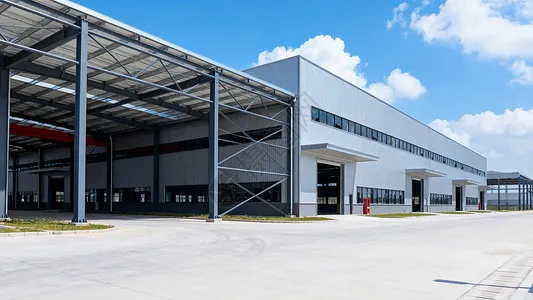

Togalaichean factaraidh structar stàilinnair an aithneachadh gu farsaing ann an innleadaireachd togail oir tha iad luath airson togail, aotrom ann am fèin-chuideam, tha coileanadh seismic math aca, agus tha iad càirdeil don àrainneachd. Ann an dealbhadh thogalaichean gnìomhachais, mean air mhean chaidh an structar cruadhtan ath-neartaichte nas truime a chuir an àite.

Cha deach structaran stàilinn a chleachdadh ann an Sìona airson ùine mhòr, agus tha na dòighean dealbhaidh agus togail mionaideach aca fhathast gan leasachadh. Ged a tha togalaichean gnìomhachais structar stàilinn a’ tabhann mòran bhuannachdan, tha eas-bhuannachdan aig stàilinn mar stuth - mar eisimpleir, droch strì an aghaidh teine ​​​​agus claonadh a bhith a’ bleith. Feumar aire a thoirt do na factaran sin an dà chuid aig ìrean dealbhaidh agus togail.

I. Prìomh Bhuannachdan Togalaichean Factaraidh Structar Stàilinn

Mar a chaidh ainmeachadh anns a 'gheàrr-chunntas, na prìomh bhuannachdan atogalaichean gnìomhachais structar stàilinniad mar a leanas. An toiseach, a thaobh astar togail: faodaidh co-phàirtean stàilinn a bhith air an dèanamh gu mòr ann am factaraidh; tha an togail sìmplidh agus tha togail luath, a tha gu mòr a’ giorrachadh an ùine togail. San dàrna h-àite, a thaobh fèin-chuideam: faodar cuideam structarail an togalaich a lùghdachadh le mu 30%; Tha seo gu sònraichte eaconamach air làraich le comas giùlain bunait ìosal no dian daingneachaidh seismic àrd, far a bheil an eaconamaidh iomlan nas fheàrr na eaconamaidh siostaman structarail cruadhtan ath-neartaichte. Mu dheireadh, a thaobh dìon na h-àrainneachd: buinidh structaran stàilinn don teaghlach de shiostaman togail uaine a tha càirdeil don àrainneachd; tha stàilinn fhèin na stuth àrd-neart, àrd-èifeachdais le luach ath-chuairteachaidh àrd, agus chan fheum e cruth-obrach rè togail.

II. Cho cudromach sa tha dealbhadh tarraing

Tha dealbhan mar bhunait airson togail ann am pròiseact sam bith. Rè ìre dealbhaidh togalach gnìomhachais structar stàilinn, bu chòir teicneòlaichean proifeasanta an aonad togail a chuir air dòigh gus co-sgrùdadh dealbhaidh a dhèanamh, a ’sgrùdadh nan dealbhan airson“ mearachdan, dearmad, tubaistean agus easbhaidhean ”gus am bi duilgheadasan air am fuasgladh mus tòisich an obair togail agus a’ bhuaidh as ìsle aig cùisean tarraing air càileachd agus clàr-ama. Airson pròiseact structar stàilinn, bu chòir dealbhadh buidhnean togail fa leth ullachadh airson an ìre saothrachaidh agus an ìre togail; bu chòir don sgrìobhainn pròiseas saothrachaidh a bhith a’ còmhdach inbhean càileachd agus riatanasan teignigeach gach pròiseas agus fo-chuspair aig ìre saothrachaidh, a bharrachd air na ceumannan sònraichte a chaidh a thaghadh gus dèanamh cinnteach à càileachd toraidh.

III. Prionnsabalan dealbhaidh airson an t-siostam bracing

Gus dèanamh cinnteach à giùlan spàsail an togalaich, leasachadh a dhèanamh air a stiffness iomlan, cuir an aghaidh agus cuir a-mach feachdan còmhnard fad-ùine, casg a chuir air cus deformation de bhuill, seachain buckling bhall teannachaidh, agus gealltainn seasmhachd iomlan an structair, bu chòir siostam bracing earbsach a chuir air dòigh a rèir cruth structarail an togalaich, cruth a’ chrann, uidheamachd crathaidh, farsaingeachd agus àirde a ’bhùth-obrach, agus fad gach sòn teòthachd. Bu chòir siostam bracing eadar-cholbh seasmhach a thoirt do gach sòn teòthachd, air a rèiteachadh ann an co-òrdanachadh le bracing còmhnard taobhach a’ mhullaich. Tha suidheachadh bracing colbh ìosal na phrìomh fheart a tha a’ dearbhadh stiùir deformation fad-ùine agus a bheir buaidh air an ìre de chuideam teirmeach; bu chòir am bracing colbh ìosal a chuir cho faisg ‘s a ghabhas air meadhan an raon teòthachd, gus an urrainn do bhuill fad-ùine leithid sailean crann leudachadh agus cùmhnant gu saor a dh’ ionnsaigh an dà cheann mar a bhios an teòthachd ag atharrachadh. Nuair a tha an sòn teòthachd goirid, mar as trice bidh aon sheata de bracing colbh nas ìsle air a chuir sa mheadhan. Ach, nuair a tha an sòn teòthachd nas fhaide na 150 m, bu chòir dà sheata de bracing colbh nas ìsle a chuir a-steach don raon gus dèanamh cinnteach à stiffness fad-ùine; bu chòir dhaibh a bhith air an cur taobh a-staigh an treas cuid den raon teòthachd cho fada ‘s as urrainn, agus cha bu chòir an astar meadhan-gu-meadhan eadar an dà sheata a bhith nas àirde na 72 m, gus cus cuideam teirmeach a sheachnadh.

IV. Prìomh phuingean airson dealbhadh seismic

Nuair a bhios tu a’ dèanamh dealbhadh seismic de thogalach gnìomhachais structar stàilinn, bu chòir na puingean a leanas a thoirt fa-near. An toiseach, a thaobh cruth coitcheann, bu chòir tomad agus stiffness an structair a bhith air a chuairteachadh gu cothromach gus am bi an togalach air a luchdachadh gu co-ionnan agus gun deformachadh ann an dòigh cho-òrdanaichte; bu chòir stiffness neo-chòmhnard a sheachnadh, leis gu bheil buaidh neo-fhàbharach aige air coileanadh seismic. Airson an structar transverse, bu chòir gabhail ri frèam teann, no frèam anns a bheil an trusgan mullaich ceangailte gu teann ris na colbhan, gus làn fheum a dhèanamh de choileanadh luchdan stàilinn agus lughdachadh deformachadh transverse. San dàrna h-àite, mar as trice bidh togalaichean structar stàilinn a 'fàilligeadh chan ann air sgàth' s nach eil neart nam ball gu leòr, ach air sgàth 's gu bheil buill a' bucall; mar sin, tha siostam bracing air a dheagh eagrachadh a nì cinnteach gum bi seasmhachd iomlan an togalaich gu sònraichte cudromach. Mu dheireadh, fo ghnìomhachd crith-thalmhainn, bidh sgìths baidhsagal ìosal a ’tachairt, agus feumar beachdachadh air a’ bhuaidh aige air an togalach ann an dealbhadh. Bu chòir dealbhadh ceanglaichean structarail dèanamh cinnteach nach tachair fàilligeadh co-phàirteach mus tig toradh làn-roinn de na buill structarail; bu chòir leigeil leis na buill a dhol a-steach don ìre plastaig gus an urrainn dhaibh làn lùth seismic a ghabhail a-steach agus an comas seismic a leasachadh.

V. Cho cudromach sa tha dealbhadh teas-teas agus teine

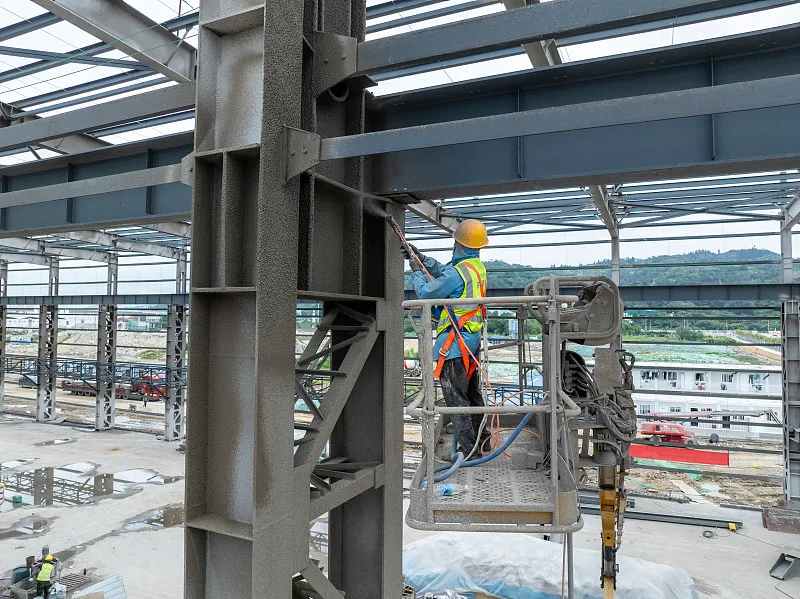

Togalaichean gnìomhachais structar stàilinntha droch sheasamh an aghaidh teine. Nuair a thèid stàilinn a theasachadh os cionn 100 ° C, bidh an neart tensile aige a’ lughdachadh agus bidh a plastachd ag àrdachadh mar a bhios an teòthachd ag èirigh. Timcheall air 250 ° C, bidh neart tensile stàilinn ag àrdachadh beagan fhad ‘s a tha a phlastaig a’ lughdachadh - rud ris an canar brittleness gorm. Os cionn 250 ° C, tha stàilinn a 'tòiseachadh a' sreap. Aig timcheall air 500 ° C, bidh neart stàilinn a’ tuiteam cho ìosal is gun tuit an structar stàilinn. Mar sin, nuair a tha teòthachd uachdar structar stàilinn nas àirde na 150 ° C, feumar insulation teirmeach agus dealbhadh dìon teine ​​​​a thoirt seachad (mar as trice air a choileanadh le bhith a ’cur a-steach còmhdach dìon-teas, dìon-teine).

Ann an togail a 'togalaichean gnìomhachais structar stàilinn, tha mòran dhuilgheadasan practaigeach ag èirigh; an seo cha dèan sinn sgrùdadh ach air an fheadhainn as follaisiche.

VI. A’ stèidheachadh boltaichean acair rè togail

Faodar a ràdh gu bheil co-dhiù a tha na boltaichean acair air an stàladh gu daingeann bunaiteach airson seasmhachd togalach gnìomhachais structar stàilinn. Bidh cruinneas na boltaichean acair a’ toirt buaidh dhìreach air suidheachadh an structair stàilinn. Feumaidh boltaichean acair a bhith freumhaichte le mionaideachd teann: claonadh axis ± 2.0 mm, agus àrdachadh ± 5.0 mm. Mus cuir thu a-steach na boltaichean acair colbh, pròiseict a h-uile axis den lìonra smachd còmhnard air uachdar àrd bunait a ’cholbh agus dùin an lùb, gus dèanamh cinnteach à cruinneas stàlaidh nam boltaichean; an uairsin comharraich oirean a-muigh nan colbhan a rèir nan tuaghan. Aon uair ‘s gu bheil am frèam taic (còmhdadh) airson boltaichean acair a’ cholbh air a thogail, gluais an àrdachadh riatanach gu frèam an tiùba stàilinn.

VII. Rabhaidhean rè togail

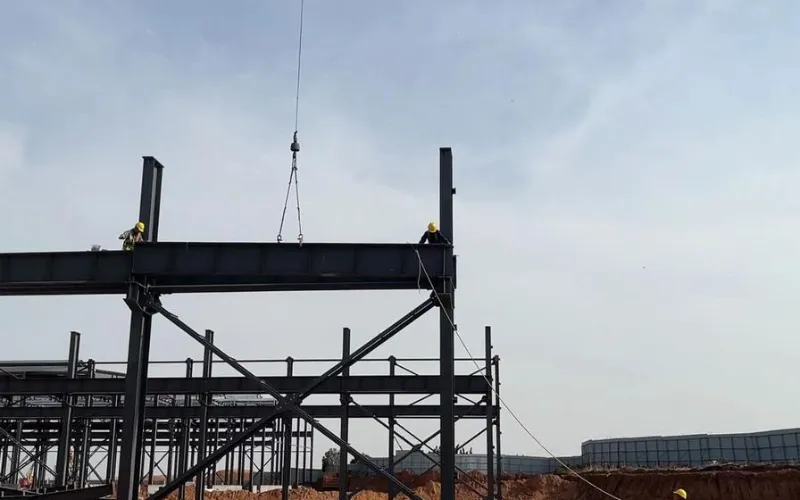

Tha na prìomh cheumannan mar a leanas. An toiseach, comharraich na loidhnichean croise air truinnsear bonn bonn a ’cholbh agus loidhnichean meadhan nam boltaichean acair, agus glan na tuill rùsgaidh ann am bonn a’ cholbh; às deidh don cholbh stàilinn a bhith na shuidheachadh, atharraich an àrdachadh aige agus teannachadh na cnothan. San dàrna h-àite, às deidh na colbhan stàilinn ann an aon raon a thogail, stàlaich na slatan ceangail (buill ceangail), gus dèanamh cinnteach à seasmhachd iomlan nan colbhan agus gus casg a chuir orra bho bhith a ’deformachadh nuair a thèid na sailean stàilinn a thogail. Mu dheireadh, tog na sailean stàilinn: ceangail paidhrichean sailean ann am meadhan an adhair agus dèan teannachadh tùsail air na boltaichean àrd-neart; bu chòir a 'chiad beam a bhith air a cheangal le ceithir uèirichean gille gus nach bi e a' lùbadh gu aon taobh.

VIII. Duilgheadasan ann a bhith a 'stàladh an t-siostam Crane Beam

Rè an togail, feumar sailean crann a chuir a-steach gu teann bhon bhàgh le colbhan colbh, a rèir nan sònrachaidhean. Aon uair ‘s gu bheil am bracing eadar-cholbh air a chuir a-steach agus air a cheangal, bidh e na aonad stiffness spàsail an ìre mhath seasmhach; tha stàladh bhon bhàgh seo nas sàbhailte agus cuideachd a’ dèanamh cinnteach nach toir togail nan sailean crann buaidh air inghearach nan colbhan. Rè an stàladh, bu chòir truinnsearan shim a chuir fo sailean crann le claonaidhean mòra deireadh-raon; feumaidh na shims sin a bhith air an tàthadh nan àite às deidh an siostam beam crann a bhith air atharrachadh, agus bu chòir na sailean a bhith air an co-thaobhadh gu dìreach ris na loidhnichean suidheachaidh ro-shuidhichte. Bu chòir an siostam breiceadh a bhith ceangailte gu foirmeil dìreach às deidh na sailean crann a bhith air an atharrachadh agus air an suidheachadh. Nuair a tha an truinnsear breic ceangailte ri beam na crann le boltaichean àrd-neart agus ris an t-sròin cuideachaidh le tàthadh, tha an t-sreath cudromach: an toiseach ceangail a’ phlàta breic ri beam a’ chrann le boltaichean àrd-neart agus dèan an teannachadh tùsail; an uairsin atharraich an trusgan taiceil, tack-weld e chun truinnsear breic, agus dèan an teannachadh mu dheireadh air na boltaichean àrd-neart; mu dheireadh, tàthadh a 'phlàta breic chun an t-sròin taice. Bu chòir an dà chuid teannachadh nam boltaichean àrd-neart agus tàthadh a’ phlàta breic a dhol air adhart bho mheadhan gach truinnsear a dh’ ionnsaigh an dà oir, gus cuideam a-staigh air a ’phlàta a lughdachadh.

IX. A 'cruachadh de cho-phàirtean stàilinn

Gus togail a dhèanamh nas fhasa, bu chòir co-phàirtean stàilinn a chruachadh ann an dòigh reusanta às deidh dhaibh ruighinn air an làrach. Is iad na prionnsapalan: bu chòir na pàirtean a tha riatanach airson an togail a bhith air an càrnadh gu dìreach air an làrach, a’ leantainn an t-sreath togail - bidh an fheadhainn a thèid a thogail an toiseach a’ dol air a’ mhullach, agus an fheadhainn a thèid a thogail nas fhaide air adhart a’ dol gu h-ìosal; bu chòir co-phàirtean air nach eil feum èiginneach a bhith air an stòradh airson ùine far an làraich. Nuair a bhios tu a’ cruachadh, cùm colbhan is sailean air leth, agus cruachaich iad le axis. Bu chòir an gàrradh-stòraidh a bhith air a stiùireadh le luchd-obrach ainmichte; bu chòir co-phàirtean a bhith air an cunntadh a rèir riatanasan solair agus an liosta lìbhrigidh, agus bu chòir na clàran a chlàradh. Feumaidh buill earrann H a bhith air an stòradh gu dìreach, gun a bhith rèidh. Feumaidh taic a bhith aig gach pàirt air co-dhiù dà phuing; bu chòir na puingean taic a bhith suidhichte aig mu aon-seachdamh den rèis bho cheann nam ball. Nuair a bhios tu a’ cruachadh ann an sreathan, chan eil barrachd air trì sreathan ceadaichte; feumaidh blocaichean fiodha a bhith air an suidheachadh gu ceart eadar sreathan gus an cumail aig ìre, agus feumaidh na puingean taic a bhith co-thaobhadh gu dìreach.
