Seanadh Structar Stàilinn air an Làrach + Sruth-obrach Togail Togail Togail + Prìomh Bheachdachaidhean

Ro-ràdh:Annstogail structar stàilinn, "co-chruinneachadh talmhainn + crann-togail bunaiteach crann trom" (a 'cruinneachadh an structair gu tur air an talamh agus ga thogail mar aon aonad a' cleachdadh crannan trom) mar aon de na dòighean togail as èifeachdaiche a thaobh cosgais, sàbhailte agus le smachd càileachd a tha ri fhaighinn an-diugh.

An coimeas ri "co-chruinneachadh sgaoilte àrd-àirde" (a 'cruinneachadh phàirtean pìos air pìos àrd san adhar), tha an dòigh seo gu mòr a' lùghdachadh obair cunnartach aig àirde, a 'lùghdachadh ìrean lochdan tàthaidh, agus gu h-èifeachdach a' cumail smachd air deformachadh structarail. Ach, tha feum air ullachadh teann air làrach talmhainn, suidheachadh jig cruinneachaidh àrd-chruinneas, àireamhachadh innleadaireachd togail teann, agus comharran agus àithne gun smal air an làrach.

Gu h-ìosal tha stiùireadh teicnigeach coileanta agus àbhaisteach airsonstructar stàilinn air an làrachco-chruinneachadh agus togail riatanach - structar le sruthan obrach soilleir agus riatanasan teignigeach practaigeach, sìmplidh airson iomradh furasta.

I. Sealladh farsaing air Modh Togail

Logic Sruth-obrach Togail: Ro-dhealbhadh factaraidh de cho-phàirtean stàilinn ann an earrannan → Co-chruinneachadh talmhainn air an làrach air jigs → Ceartachadh tàthaidh, sgrùdadh tàthaidh (NDT) & suathadh peant → Inneal togail aon-phìos a-steach don t-suidheachadh → Ceartachadh agus co-thaobhadh structarail.

Prìomh bhuannachdan

•  Obair stèidhichte air an talamh air feadh: Bithear a’ dèanamh obair bhunaiteach air an talamh, a’ lughdachadh gu mòr cunnartan tuiteam agus cunnartan àrd-àirde.

•  Càileachd a ghabhas smachdachadh: Bidh co-chruinneachadh, tàthadh, agus co-thaobhadh a’ gabhail àite ann an àrainneachd talmhainn seasmhach, ruigsinneach, a’ dèanamh cinnteach à mionaideachd nas fheàrr agus càileachd togail.

•  Èifeachdas togail àrd: Tha tàthadh agus boltadh àrd-àirde air an lughdachadh, a’ luathachadh adhartas togail gu mòr.

Cuingeachaidhean

•  Raon co-chruinneachaidh mòr a dhìth: Tha feum air raon talmhainn farsaing, còmhnard agus le deagh dhlùthadh airson co-chruinneachadh air an làrach.

•  Uidheam Trom & Sgrùdaidhean Teann: Feum air crannan togail àrd-tunna agus àireamhachadh innleadaireachd teann airson suidheachadh togail agus comas giùlain ùir.

Scenarios iomchaidh

Togail structar stàilinn làrach fosgailte, leithid trusganan stàilinn mòr, modalan stàilinn mullaich, frèamaichean stàilinn ioma-rèis, agus co-chruinneachaidhean girder crann le uallach trom.

II. Cuir crìoch air sruth-obrach togail àbhaisteach

Sruth Pròiseas Coitcheann: Ullachadh Togail → Ìreachadh Làraich & Co-dhèanamh → Suidhich Jig Seanadh & Glacadh → Gabhail a-steach & Ath-sgrùdadh Co-phàirteach → Co-chruinneachadh na Talmhainn → Obair tàthaidh → Deuchainn tàthaidh (NDT) & suathadh peant an-aghaidh creimeadh → Lug togail & suidheachadh rigging → Deuchainn togail deuchainn → Trèigsinn Integral Integral → Ceartachadh Teòthachd tuaghan clèithe & àrdachadh → Ceangal Maireannach & Fastadh → Toirt air falbh Rigging → Gabhail ris a’ Phròiseact → Jig Seanadh a’ Cur às a chèile

1. Ullachadh Togail Ìre Tràth (Ceum as Critigeach)

Mura h-eil an ullachadh tòiseachaidh iomchaidh gu leòr, faodaidh cùisean leithid deformachadh structarail, tionndadh air ais, no mearachdan meudach tachairt gu furasta aig àm co-chruinneachadh agus togail. Cuir fòcas teann air na 4 prìomh ghnìomhan seo:

•  Plana an toiseach: Ullaich sgeama togail sònraichte. Airson obraichean àrd-chunnart, fìor dheatamach, tha ath-sgrùdadh eòlaichean agus cead foirmeil riatanach. Cuir crìoch air àireamhachadh innleadaireachd mionaideach airson suidheachadh obrachaidh crann, cuideam ball, comas giùlan talmhainn, agus luchdan puing togail.

•  Dearbhadh Stuth & Sgrìobhainnean: Dèan sgrùdadh air teisteanasan co-chòrdaidh factaraidh, aithisgean deuchainn muilne (MTR), clàran deuchainn neo-sgriosail factaraidh (NDT), agus duilleagan dearbhaidh meudachd. Cuir casg teann air pàirtean neo-ghèilleadh bho bhith a’ dol a-steach don làrach obrach.

•  Planadh Cruth na Làraich: Sònraich gu soilleir sònaichean fa leth airson stòradh phàirtean, obair co-chruinneachadh talmhainn, agus siubhal crann / suidheachadh outrigger. Airson bunaitean ùir bog, cladhach agus cuir an àite le lìonadh cruaidh, teann, agus sèididh / cruaidh an talamh ro làimh.

• Mion-fhiosrachadh mu shàbhailteachd luchd-obrach: Feumaidh teisteanasan teisteanais dligheach a bhith aig tàthadairean, luchd-obrachaidh crann, luchd-chomharran agus riggers. Dèan mion-fhiosrachadh sàbhailteachd agus teicnigeach airson gach neach-obrach, a’ soilleireachadh dleastanasan fa-leth agus toirmeasg sàbhailteachd.

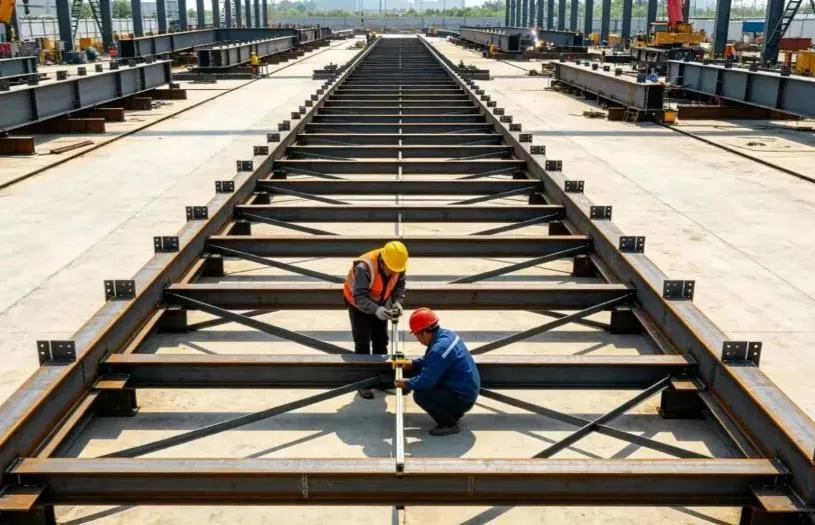

2. Seanadh Jig Setup agus Glacadh

Tha am jig cruinneachaidh (frèam taic talmhainn) riatanach airson cruinneas cruinneachaidh. Co-chruinneachadh cas no fo-inbhe, tha frèaman gluasadach air an toirmeasg gu teann!

•  Cleachd Stàilinn Structarail Coitcheann: Dèan jigs le bhith a’ cleachdadh earrannan stàilinn àbhaisteach nàiseanta gus dèanamh cinnteach à cruadalachd is seasmhachd iomchaidh, casg a chuir air tuineachadh talmhainn, sracadh structarail, no crathadh às deidh an luchdachadh.

•  Suidheachadh agus suidheachadh mionaideach: Stèidhich loidhnichean treòrachaidh gu ceart; smachd teann air tuaghan clèithe, àrdachadh, agus ìre. Airson co-phàirtean farsaing, tog a-steach ro-camber (lùb suas a dh’aona ghnothach) a rèir mion-chomharrachadh dealbhaidh gus cuir an-aghaidh sagging san àm ri teachd fo luchdan seirbheis.

•  Sgrùdadh & Soidhnigeadh Sònraichte: Feumar sgrùdadh sònraichte a dhèanamh nuair a bhios suidheachadh jig deiseil. Clàraich agus tasglann a h-uile tomhas meudachd, àrdachaidh agus rèidh. Chan urrainnear an jig a chleachdadh ach às deidh soidhnigeadh foirmeil

3. Lìbhrigeadh Component agus Ground Assembly

Is e co-chruinneachadh talmhainn am prìomh phròiseas airson smachd a chumail air càileachd structarail iomlan. Tha smachd mionaideach riatanach:

•  Sgrùdadh co-phàirteach a-steach: Dèan sgrùdadh air gach pàirt nuair a ruigeas tu airson coltas, deformachadh luingeis, còmhdach dìon, agus co-thaobhadh tuill bolt. Cuir dìreach agus ceartaich mion-atharrachaidhean sam bith ron cho-chruinneachadh.

•  Suidheachadh & Atharrachadh Jig: An dèidh co-phàirtean suidhe air a’ phort, cleachd seacaidean uisgeachaidh agus càbaill guy gus gleusadh agus smachd teann a chumail air rèis, loidhnichean axis, àrdachadh, beàrn freumh (beàrn co-fhreagarrach), agus co-thaobhadh dìreach.

•  Tack Welding le Certified Welders: Feumaidh tàthadairean le teisteanas tàthadh tac a dhèanamh (tàthadh cumail sealach). Feumaidh fad tàthaidh tac agus meud cas fillet coinneachadh ri inbhean teignigeach, a’ casg porosity, sgàinidhean agus lochdan tàthaidh eile.

•  Tàthadh co-chothromach & faochadh cuideam: Feumaidh tàthadh foirmeil cumail gu teann ri prionnsapalan “tàthadh co-chothromach” agus “tàthadh ceum-cùil” (tàthadh ann an earrannan goirid mu seach) gus cuideam teirmeach a leigeil ma sgaoil gu cothromach agus lughdachadh blàthachadh. Airson truinnsearan stàilinn tiugh, cuir an gnìomh ro-teasachadh gu teann agus smachdan teòthachd eadar-theachd.

•  Dearbhadh Iar-Cho-chruinneachadh: Às deidh an co-chruinneachadh a bhith deiseil, ath-thomhas gu mionaideach na tomhasan iomlan, luachan camber, agus dìreach taobh thall gus dèanamh cinnteach gu bheil làn ghèilleadh ri còdan innleadaireachd agus dealbhan dealbhaidh.

4. Weld Sgrùdadh agus Anti-Corrosion Paint Touch-up

•  Deuchainn Neo-sgriosail (NDT): Dèan Deuchainn Ultrasonach (UT) no Deuchainn Radagrafach (RT) a rèir sònrachadh dealbhaidh. Feumaidh tàthadh neo-ghèilleadh sam bith a bhith air a ghluasad a-mach gu tur, air ath-thàthadh, agus air ath-dheuchainn gu 100% barrantaichte.

•  Glanadh tàthaidh & ath-pheantadh: Grind joints tàthaichte gu rèidh, thoir air falbh meirge, slag, agus spatter, agus cuir a-steach gu sgiobalta primer an-aghaidh creimeadh agus còta mullach gus dèanamh cinnteach à siostam còmhdach dìon leantainneach agus iomlan.

•  Dìon uachdar: Dìon uachdar conaltraidh suathadh bolt àrd-neart, tuill bolt, agus sreathan peant crìochnaichte bho spatter tàthaidh, truailleadh geir/ola, agus sgrìoban meacanaigeach.

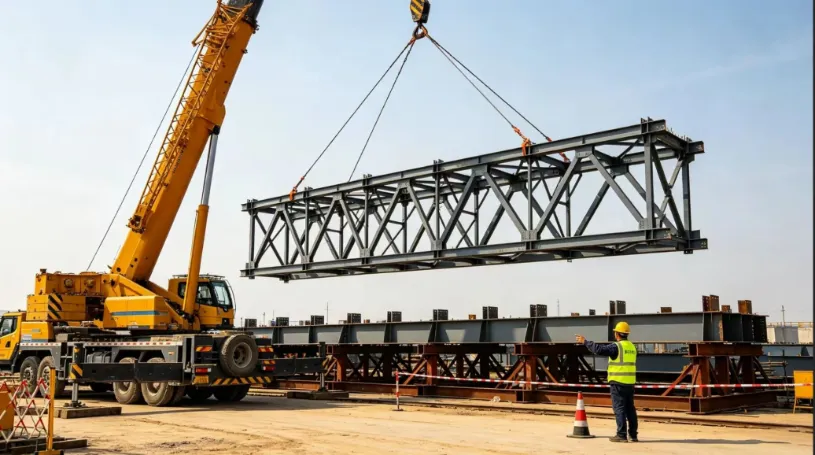

5. Puingean togail agus taghadh rigging

Prìomh Riaghailt Sàbhailteachd Togail: Na atharraich puingean togail gu bràth gun chead, na bi a-riamh a’ measgachadh rigging mì-chothromach, agus na bi a-riamh a ’toirt buaidh air feachdan neo-iomchaidh.

•  Cleachd Lugaichean Togail Dealbhaichte: Cleachd lugaichean togail ro-dhealbhaichte le einnsean factaraidh (sùilean pad) an-còmhnaidh. Thathas a’ toirmeasg teann air tàthadh neo-cheadaichte air an làrach no drileadh tuill airson puingean togail gluasadach. Feumaidh a h-uile tàthadh lug togail a dhol tro sgrùdadh 100% NDT.

•  Cunntas Comas Rigging: Tagh ròpaichean uèir stàilinn, geimhlean, agus sleaghan togail stèidhichte gu teann air luchdan àireamhaichte, a’ toirt a-steach factaran sàbhailteachd luchdan fiùghantach. Tha casg teann air cus luchdachadh.

•  Dìonadairean Oisean: Cuir a-steach dìonadairean oisean (boghaichean / geàrdan iomall) aig a h-uile oisean biorach agus oirean nam ball stàilinn gus casg a chuir air ròpaichean uèir a bhith air an gearradh no air am milleadh.

•  Ath-neartachadh Sealach: Cuir stiallan/buill bracing sealach ri earrannan le ballachan tana no caol (leithid trusganan fada) gus casg a chur air toinneamh, buclach no deformachadh ionadail aig àm togail.

6. Deuchainn togail deuchainn (cha bu chòir a sheachnadh gu bràth)

Is e an lioft deuchainn am cnap-starra dìon mu dheireadh an aghaidh thubaistean togail.

•  Lift and Hover: Tog gu rèidh am pàirt 200-300 mm air falbh bhon jig cruinneachaidh, agus cùm e crochte san adhar airson 5 gu 10 mionaidean.

•  Sgrùdadh cuimseach: Dèan sgrùdadh mionaideach air: suidheachadh luchdan aig puingean togail, deformachadh rigging, sreap nam ball gu h-iomlan agus gu h-ionadail, seasmhachd crann, tuineachadh talmhainn fo luchd-brathaidh, agus bacadh sam bith air a’ phort no a’ sgoltadh air a’ phort.

•  Lùghdachadh sa bhad air Neo-riaghailteachd: Ma choimheadas tu ri fuaim neo-àbhaisteach, saobhadh structarail, no cus tuineachadh talmhainn, lughdaich am pàirt air ais chun phort sa bhad. Chan fhaod togail foirmeil a dhol air adhart ach às deidh gnìomhan ceartachaidh aontachadh.

7. Tasgaidh Làn-cho-chruinneachadh, Suidheachadh, agus Tèarainteachd Sealach

• Comharran Aon-neach aonaichte: Feumaidh gnìomhachd a bhith air a stiùireadh le aon chomanndair chomharran ainmichte a’ cleachdadh comharran làimhe àbhaisteach agus òrdughan gutha. Thathas a’ toirmeasg teann air comharran ioma-neach agus gnìomhachd chaotic.

•  Smooth Crane Movements: Feumaidh togail, slewing (swinging), agus luffing (derricing boom) fuireach rèidh agus slaodach air feadh. Seachain stadan obann, tionndadh geur, no luchdan clisgeadh. Feumaidh sgioba na talmhainn loidhnichean tagaichean (ròpaichean treòrachaidh) a chleachdadh gus stiùireadh na h-earrainn a dhèanamh seasmhach agus gus casg a chuir air bualadh leis na structaran a th’ ann mar-thà.

•  Suidheachadh & Taic Sealach sa bhad: Aon uair 's gu bheil thu na shuidhe air na taicean maireannach, dèan cinnteach gu bheil tuaghan clèithe, àrdachadh, agus plumaireachd dìreach. Cuir a-steach stiallan taic sealach sa bhad agus teannachadh càbaill guy.

•  Core Safety Red Line: Na leig às an dubhan crann gu bràth gus an tèid anstructar stàilinna’ cruthachadh siostam structarail seasmhach, fèin-thaiceil.

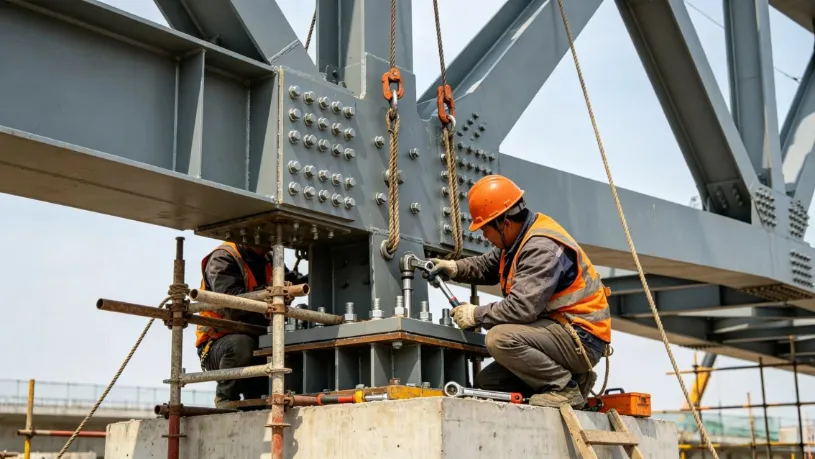

8. Ceangal Maireannach agus Obraichean Crìochnachaidh

•  Bolting Àrd-neart An toiseach: Cuir prìomhachas air ceangal bolt àrd-neart. Lean gu teann an t-sreath teannachaidh dà-ìre: "Tòiseachadh Tightening → Torque Deireannach Tightening". Comharraich gach bolt gu soilleir às deidh an teannachadh mu dheireadh gus casg a chuir air boltaichean a tha air chall, sgaoilte no cus torque.

•  Tàthadh Splice air an Làrach: Dèan tàthadh putain is splice air an làrach ann an sreathan ioma-bhealaich, agus dèan deuchainn neo-sgriosail (NDT) gu sgiobalta nuair a bhios tu deiseil.

•  Ath-thomhas Structarail Uile gu lèir: Ath-thomhas a h-uile tomhas, àrdachadh, agus luachan sèididh. Aon uair ‘s gu bheil e air a dhearbhadh mar ghèilleadh, cuir às gu sàbhailte gèar togail, taicean sealach, agus jig cruinneachaidh talmhainn.

•  Càradh còmhdach & toirt air falbh: Suidhich suas a h-uile còmhdach an-aghaidh creimeadh agus dìon-teine ​​​​air feadh raointean air a bheil buaidh gus an stàladh deiseil a chrìochnachadh.

III. Rabhadh èiginneach air an làrach (prìomh dhuilgheadasan ri sheachnadh)

1. Puingean Smachd Càileachd an t-Seanaidh

•  Solid Jig Foundation: Feumaidh an talamh fon jig cruinneachaidh a bhith daingeann, teann agus rèidh. Tha obair cruinneachaidh air a thoirmeasg gu cruaidh air ùir bhog no talamh làn uisge ri linn aimsir fhliuch gus casg a chuir air tuineachadh neo-chòmhnard.

•  Strict Pre-camber Control: Suidhich gu ceart an ro-camber (lùb suas a dh'aona ghnothaich) airson buill mòr-rèis a rèir luachan dealbhaidh. Dèan sgrùdadh dùbailte air tomhasan ro agus às deidh co-chruinneachadh gus casg a chuir air crìonadh sìos às deidh togail.

•  Cuingean tàthaidh fìor dhroch shìde: Cuir stad air tàthadh a-muigh sa bhad ri linn gaothan làidir, uisge, sneachda no reothadh. Dèan cinnteach gu bheil uachdar stàilinn tais air a thiormachadh gu tur le lòchrain teasachaidh mus tòisich thu air tàthadh.

•  Dìon Surfaces Friction Bolt Àrd-neart: Dìon gu teann air uachdar suathaidh ceangail bolt. Tha casg teann air bleith, truailleadh ola, no losgadh spatter tàthaidh, a’ dèanamh cinnteach gu bheil an co-èifeachd slip a’ coinneachadh ri inbhean innleadaireachd.

2. Loidhne Dearg Sàbhailteachd Togail Riatanach

• Toirmeasg sìde: Tha casg teann air togail aig gaothan làidir Feachd 6 agus nas àirde (astar gaoithe ≥ 10.8 m/s), ceò dùmhail, uisge trom, no nuair nach eil solais oidhche iomchaidh.

• Taic Crane Outrigger: Feumaidh luchd-brathaidh crann a bhith air an làn thaic le truinnsearan cuairteachadh luchdan stàilinn tiugh thairis air talamh cruaidh, dearbhte gus casg a chuir air sgioblachadh crann no punch-troimhe.

•  Sòn Toirmeasg Sàbhailteachd Teann: Stèidhich cnap-starra teann agus sòn às-dùnadh soilleir taobh a-staigh radius obrach a' chrann. Tha casg teann air luchd-obrach gun chead bho bhith a’ dol a-steach, a’ dol troimhe no a’ fuireach san sgìre.

•  Sgrùdadh Rigging Ro-Shift: Dèan sgrùdadh air a h-uile uidheamachd togail, bathar-cruaidh rigging, agus ròpan uèir ro gach gluasad obrach. Cuir an àite sa bhad ma tha iallan uèir briste, cus caitheamh, no kinks / deformations nas àirde na na crìochan ceadaichte.

3. Cunnartan Coitcheann agus Ceumannan Casg

•  Deformachadh co-phàirteach cus: camair dealbhaidh ro-shuidhichte, cuir stiallan ath-neartachaidh sealach, lean sreathan tàthaidh co-chothromach, agus dèan sgrùdaidhean làn staid togail.

•  Lifting Lug Tear-out Failure: Dèan dealbhadh structarail sònraichte airson lugaichean togail, dèan cinnteach gu bheil tàthadh làn-drùidhteach le sgrùdadh 100% NDT, agus cuir casg teann air puingean togail gluasadach neo-aontaichte.

•  Crane Ground Tuineachadh no Tipping: Dearbhaich agus cruadhaich talamh ro-làimh, cuir truinnsearan stàilinn trom fo luchd-brathaidh, agus cùm sùil air rèiteachadh na talmhainn rè an togail deuchainn.

•  In-sheasmhachd structarail às deidh an suidheachadh: Cuir a-steach gu sgiobalta càballan guy agus stiallan taic sealach, a’ cur an gnìomh a’ phrionnsapail gu teann: “Na leig às dubhan a’ chrann gu bràth mus tèid an structar a dhèanamh tèarainte.”

•  Bolting Àrd-neart Fo-inbhe: Dìon gu teann uachdar conaltraidh suathadh, cuir an sàs modhan teannachaidh torque àbhaisteach, agus dèan sgrùdadh agus comharradh dath air gach bolt fa leth nuair a bhios e deiseil.

IV. Geàrr-chunntas

Prìomh loidsig rianachdco-chruinneachadh structar stàilinn air an làrachagus faodar geàrr-chunntas a dhèanamh air togail bunaiteach mar: co-chruinneachadh talmhainn mionaideach, smachd jig teann, àireamhachadh teann togail, togail rèidh agus seasmhach, agus gun a bhith a’ leigeil às an dubhan mus tèid a dhaingneachadh.

Le bhith a’ riaghladh gu teann air na ceithir colbhan riatanach - càileachd jig, deformachadh tàthaidh, suidheachadh luchdan togail, agus seasmhachd structarail sealach - faodar casg a chuir air na lochdan togail as cumanta agus na tubaistean sàbhailteachd, a’ toirt seachad fuasgladh sàbhailte, earbsach agus èifeachdach airson innleadaireachd structarail stàilinn mòr.
